Fotovoltaické monokrystalické panely Hex6 BSM 650~670W

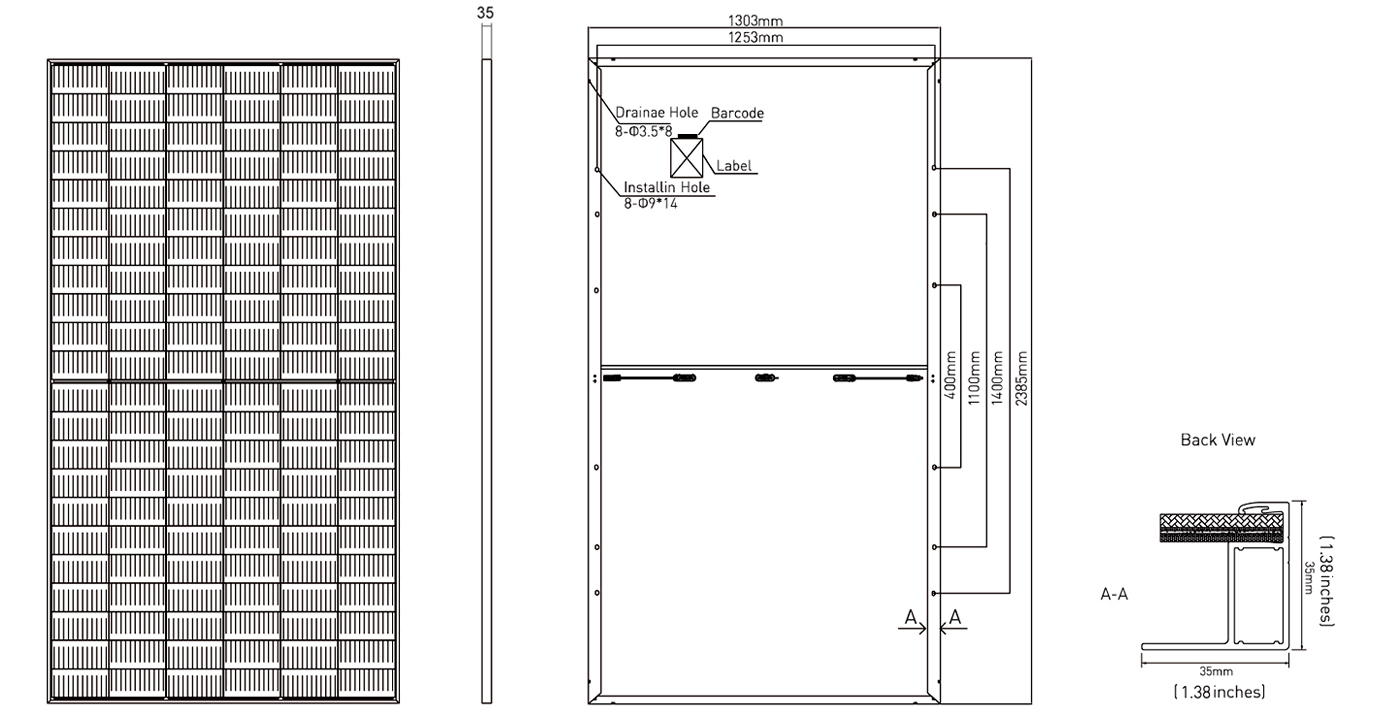

Technický výkres panelu

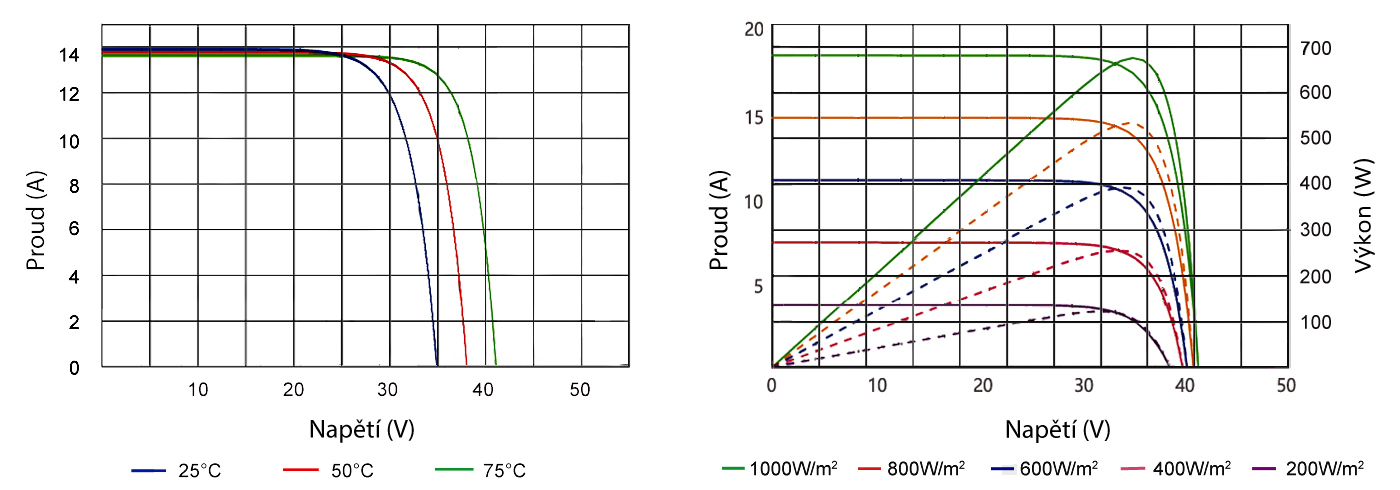

Grafy napětí a proudu BSM670G12‑66HPH

Roční lineární úbytek účinnosti méně než 0,55% po dobu 25 let

Moduly BSM jsou založeny na inovativní šindelové technologii (Shingled Technology), která umožňuje vyšší hustotu buněk než standardní moduly s polovičním řezem. Tato technologie eliminuje tradiční měděné páskové spoje mezi články zapojenými do série. Odstraněním pájených pásků se zvětší aktivní plocha modulu a sníží se tepelné namáhání. Výsledkem je mimořádná účinnost a spolehlivost oproti standardním propojením.
Výkon modulů řady Hex 6 je od 650 Wp do 670 Wp.

650 Wp 655 Wp 660 Wp 665 Wp 670 Wp

BSM650G12‑66HPH, modul 650 Wp

Parametry	STC	NMOT
Maximální výkon:	650 Wp	492 Wp
Maximální pracovní napětí:	37,40 V	34,90 V
Maximální pracovní proud:	17,38 A	14,09 A
Napětí otevřeného okruhu:	45,20 V	42,60 V
Zkratový proud:	18,46 A	14,85 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	20,90%
STC: záření 1 kW/m², teplota 25°C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20°C, rychlost větru 1m/²
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	2385×1303×35 mm
Hmotnost:	28,6 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	II
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	-40~85°C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	-0,35%/°C
Koeficient napětí:	-0,26%/°C
Koeficient proudu:	+0,048%/°C
NMOT:	43±2°C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

Vytisknout technická data

BSM655G12‑66HPH, modul 655 Wp

Parametry	STC	NMOT
Maximální výkon:	655 Wp	496 Wp
Maximální pracovní napětí:	37,10 V	35,10 V
Maximální pracovní proud:	17,42 A	14,13 A
Napětí otevřeného okruhu:	45,40 V	42,81 V
Zkratový proud:	18,50 A	14,88 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	21,10%
STC: záření 1 kW/m², teplota 25°C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20°C, rychlost větru 1m/²
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	2385×1303×35 mm
Hmotnost:	28,6 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	II
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	-40~85°C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	-0,35%/°C
Koeficient napětí:	-0,26%/°C
Koeficient proudu:	+0,048%/°C
NMOT:	43±2°C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

Vytisknout technická data

BSM660G12‑66HPH, modul 660 Wp

Parametry	STC	NMOT
Maximální výkon:	660 Wp	500 Wp
Maximální pracovní napětí:	37,80 V	35,50 V
Maximální pracovní proud:	17,46 A	14,18 A
Napětí otevřeného okruhu:	45,60 V	43,00 V
Zkratový proud:	18,55 A	14,92 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	21,20%
STC: záření 1 kW/m², teplota 25°C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20°C, rychlost větru 1m/²
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	2385×1303×35 mm
Hmotnost:	28,6 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	II
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	-40~85°C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	-0,35%/°C
Koeficient napětí:	-0,26%/°C
Koeficient proudu:	+0,048%/°C
NMOT:	43±2°C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

Vytisknout technická data

BSM665G12‑66HPH, modul 665 Wp

Parametry	STC	NMOT
Maximální výkon:	665 Wp	504 Wp
Maximální pracovní napětí:	38,00 V	35,50 V
Maximální pracovní proud:	17,50 A	14,22 A
Napětí otevřeného okruhu:	45,80 V	43,20 V
Zkratový proud:	18,60 A	14,96 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	21,40%
STC: záření 1 kW/m², teplota 25°C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20°C, rychlost větru 1m/²
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	2385×1303×35 mm
Hmotnost:	35,7 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	II
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	-40~85°C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	-0,35%/°C
Koeficient napětí:	-0,26%/°C
Koeficient proudu:	+0,048%/°C
NMOT:	43±2°C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

Vytisknout technická data

BSM670G12‑66HPH, modul 670 Wp

Parametry	STC	NMOT
Maximální výkon:	670 Wp	509 Wp
Maximální pracovní napětí:	38,20 V	35,70 V
Maximální pracovní proud:	17,54 A	14,27 A
Napětí otevřeného okruhu:	45,80 V	43,40 V
Zkratový proud:	18,60 A	11,42 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	21,50%
STC: záření 1 kW/m², teplota 25°C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20°C, rychlost větru 1m/²
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	2385×1303×35 mm
Hmotnost:	35,7 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	II
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	-40~85°C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	-0,35%/°C
Koeficient napětí:	-0,26%/°C
Koeficient proudu:	+0,048%/°C
NMOT:	43±2°C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE
