Hybridní fotovoltaický systém Bluesun
Kompletní set pro výrobu, skladování a distribuci elektrické energie obsahuje fotovoltaické panely, slučovač, hybridní inventor, bateriové úložiště, propojovací kabely s konektory a montážní podpěry.
Výkon od 6 kW do 15 kWh a energetická kapacita od 16,26 kWh do 27,13 kWh je učena pro menší objekty, typicky pro rodinné domy.
Hybridní energetický systém Bluesun 6 kW

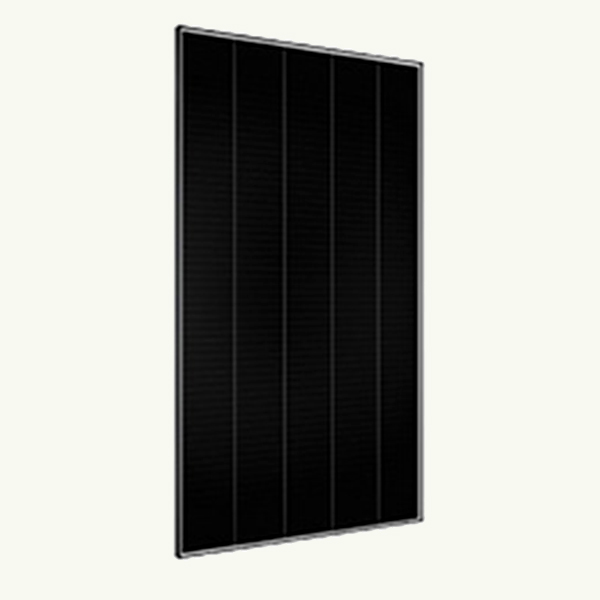

| Fotovoltaické panely BSM440 |
|---|
| Typ panelů: | monokrystalické |
| Maximální výkon: | 440 W |
| Pracovní napětí: | 34,8 V |
| Pracovní proud: | 12,5 A |
| Rozměry: | 1812×1096×30 mm |
| Hmotnost: | 21,2 kg |
| Propojovací kabely: | průřez 4 mm², délka 400 m
|
| Konektory: | MC4, 4 páry
|
| Okolní teplota: | -40~85°C
|
| Slučovač: | 1 vstup, 1 výstup
|
| Montážní prvky pro upevnění na střechu: | 1 sada
|
| Počet panelů v setu: | 14 ks |
| Celkový instalovaný výkon: | 6,16 kWp
|
| Hybridní invertor BSE6KL1 |
|---|
| Rozměry: | 550×200×515 mm |
| Hmotnost: | 26 kg |
| Okolní teplota / relativní vlhkost: | -25~60°C / 0~95%Rh (bez kondenzace)
|
| Maximální nadmořská výška: | 2000 m
|
| Provozní hluk: | < 35 dB |
| Chlazení: | přirozené proudění |
| Stupeň krytí: | IP65 |
| Transformátor: | ne |
| Vlastní spotřeba: | < 3 W |
| Maximální účinnost DC: | 97,6% |
| Účinnost nabíjení / vybíjení: | 95,5% / 95% |
| Display: | LCD |
| EMS komunikační port: | RS485, CAN, LAN, WiFi |
| AC výstupní hodnoty invertoru |
|---|
| Maximální zdánlivý výkon AC: | 6000 VA |
| Jmenovitý výkon: | 5980 W |
| Maximální proud: | 26 A
|
| Jmenovité napětí AC (rozsah): | 230 V (180~280 V)
|
| Frekvence: | 50/60 Hz |
| Účiník: | 0,99 |
| THDi: | < 3% |
| THDu: | < 2% |
| Připojení: | L + N + PE |
| EPS výstup |
|---|
| Přepínací čas: | < 20 ms |
| Přetížení: | 110% - 1 min, 120% - 30 s, 150% - 10 s |
| Vstupní hodnoty pro MPPT regulátor |
|---|
| Maximální příkon: | 7000 W |
| Maximální vstupní napětí: | 550 V |
| MPPT vstupní rozsah napětí: | 125~500 V
|
| Počet regulátorů MPPT: | 2 |
| Kompatibilní typy akumulátorů: | lithium-iontové, olověné |
| Jmenovité napětí akumulátoru (rozsah): | 48 V (40~58 V) |
| Maximální nabíjecí / vybíjecí výkon: | 5510 W / 6300 W |
| Maximální nabíjecí / vybíjecí proud: | 95 A / 110 A |
| BMS rozhraní: | CAN, RS485 |

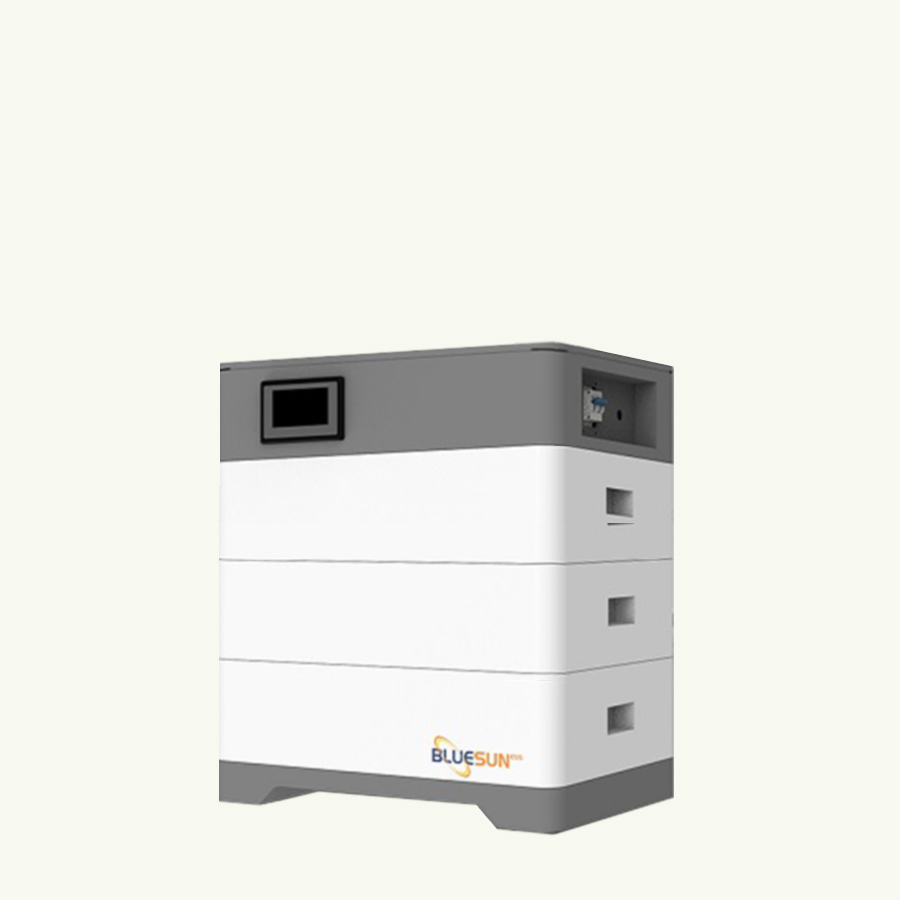

| Bateriový modul BST-15.0LV |
|---|
| Jmenovitá energetická kapacita: | 16,28 kWh
|
| Využitelná energetická kapacita: | 14,65 kWh |
| Počet nabíjecích cyklů: | ≥ 6000 (0.5C, 25°C) |
| Jmenovité napětí DC: | 51,2 V |
| Rozsah vybíjecího napětí DC: | 40~48 V |
| Rozsah nabíjecího napětí DC: | 56~58,4 V |
| Nabíjecí / vybíjecí proud: | 80 A (doporučený) 100 A (maximální) |
| Vnitřní odpor: | ≤ 30 mΩ |
| Rozměry: | 600×400×683 mm |
| Hmotnost: | 170 kg |
| Okolní teplota / relativní vlhkost: | -10~50°C / 15~85%Rh (bez kondenzace)
|
| Typ akumulátorů: | lithium-železo fosfátové |
| BMS |
|---|
| Vlastní spotřeba: | < 2 W (0,1 W stand‑by) |
| Monitorované parametry: | napětí v systému, proud, napětí článků, teplota článků, teplota modulu |
| Komunikační port: | RS485, RS232, CAN |
Hybridní energetický systém Bluesun 8 kW
| Fotovoltaické panely BSM440 |
|---|
| Typ panelů: | monokrystalické |
| Maximální výkon: | 440 W |
| Pracovní napětí: | 34,8 V |
| Pracovní proud: | 12,5 A |
| Rozměry: | 1812×1096×30 mm |
| Hmotnost: | 21,2 kg |
| Propojovací kabely: | průřez 4 mm², délka 600 m
|
| Konektory: | MC4, 6 párů
|
| Okolní teplota: | -40~85°C
|
| Slučovač: | 2 vstupy, 1 výstup
|
| Montážní prvky pro upevnění na střechu: | 1 sada
|
| Počet panelů v setu: | 20 ks |
| Celkový instalovaný výkon: | 8,80 kWp
|

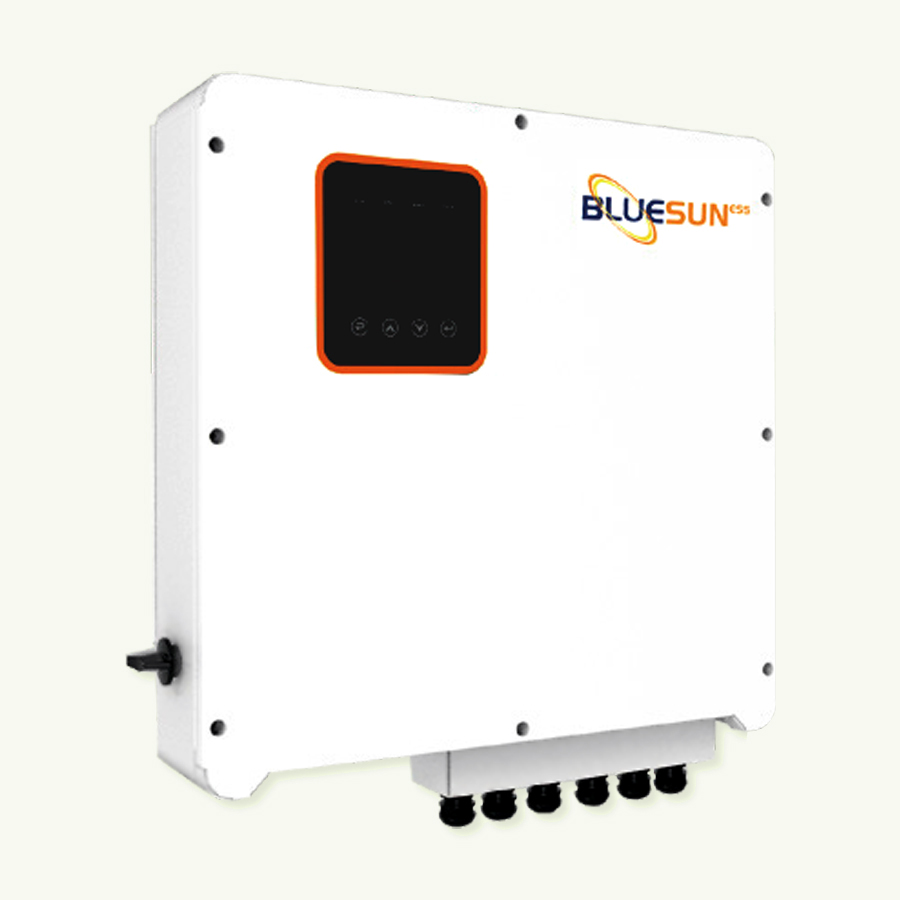

| Hybridní invertor BSE8KH3 |
|---|
| Rozměry: | 530×200×600 mm |
| Hmotnost: | 29 kg |
| Okolní teplota / relativní vlhkost: | -35~60°C / 0~100%Rh (bez kondenzace)
|
| Maximální nadmořská výška: | 4000 m (> 2000 m pokles účinnosti)
|
| Provozní hluk: | < 35 dB |
| Chlazení: | přirozené proudění |
| Stupeň krytí: | IP65 |
| Transformátor: | ne |
| Vlastní spotřeba: | < 3 W |
| Maximální účinnost DC: | 97,9% |
| Účinnost nabíjení / vybíjení: | 97,5% |
| Display: | LCD |
| EMS komunikační port: | RS485, CAN, LAN, WiFi |
| AC výstupní hodnoty invertoru |
|---|
| Maximální zdánlivý výkon AC: | 8,8 kVA |
| Jmenovitý výkon: | 8 kW |
| Maximální proud: | 12,7 A
|
| Jmenovité napětí AC (rozsah): | 380 V (380~400 V)
|
| Frekvence: | 50/60 Hz |
| Účiník: | 0,8 |
| THDi: | < 2% |
| THDu: | < 2% |
| Připojení: | 3×L + N + PE |
| EPS výstup |
|---|
| Zdánlivý výkon: | 8,8 kVA |
| Jmenovitý proud: | 12,7 A |
| Přepínací čas: | < 20 ms |
| Přetížení: | 110% - 1 min, 120% - 30 s, 150% - 10 s |
| Vstupní hodnoty pro MPPT regulátor |
|---|
| Maximální příkon: | 10,4 kW |
| Maximální vstupní napětí: | 1000 V |
| MPPT vstupní rozsah napětí: | 180~850 V
|
| Počet regulátorů MPPT: | 2 |
| Kompatibilní typy akumulátorů: | lithium-iontové, olověné |
| Jmenovité napětí akumulátoru (rozsah): | 48 V (40~58 V) |
| Maximální nabíjecí / vybíjecí výkon: | 8 kW |
| Maximální nabíjecí / vybíjecí proud: | 40 A |
| BMS rozhraní: | CAN, RS485 |

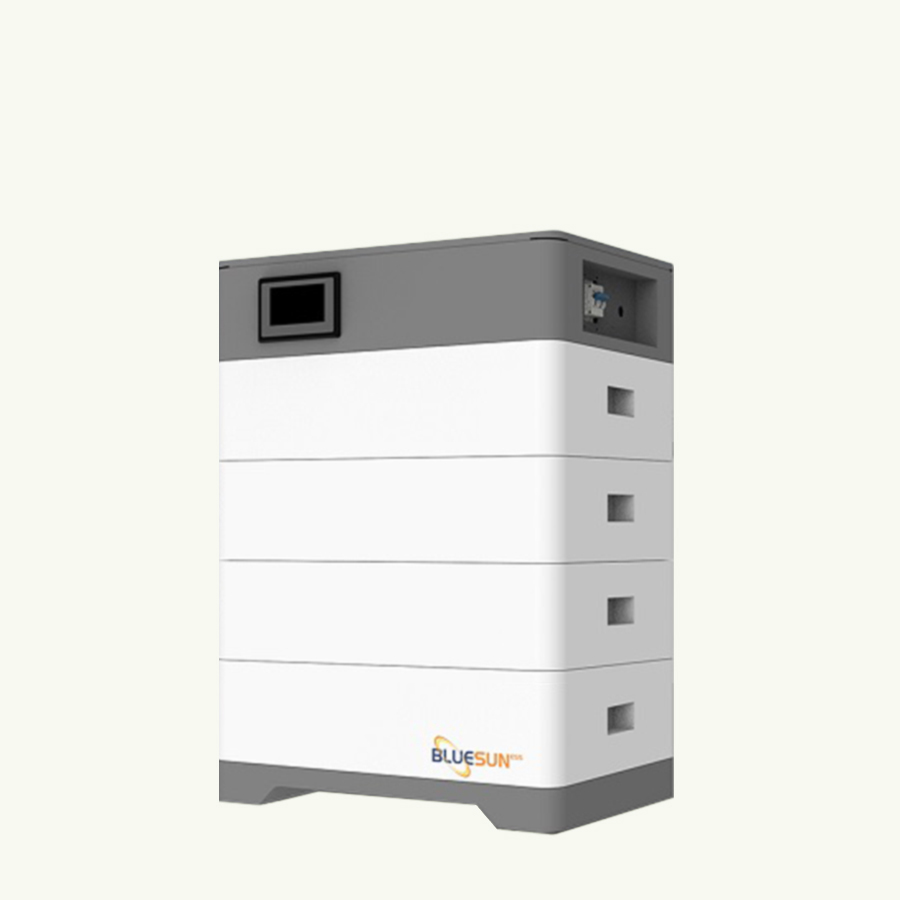

| Bateriový modul BST-20.0LV |
|---|
| Jmenovitá energetická kapacita: | 21,68 kWh
|
| Využitelná energetická kapacita: | 19,53 kWh |
| Počet nabíjecích cyklů: | ≥ 6000 (0.5C, 25°C) |
| Jmenovité napětí DC: | 51,2 V |
| Rozsah vybíjecího napětí DC: | 40~48 V |
| Rozsah nabíjecího napětí DC: | 56~58,4 V |
| Nabíjecí / vybíjecí proud: | 80 A (doporučený) 100 A (maximální) |
| Vnitřní odpor: | ≤ 30 mΩ |
| Rozměry: | 600×400×832 mm |
| Hmotnost: | 215 kg |
| Okolní teplota / relativní vlhkost: | -10~50°C / 15~85%Rh (bez kondenzace)
|
| Typ akumulátorů: | lithium-železo fosfátové |
| BMS |
|---|
| Vlastní spotřeba: | < 2 W (0,1 W stand‑by) |
| Monitorované parametry: | napětí v systému, proud, napětí článků, teplota článků, teplota modulu |
| Komunikační port: | RS485, RS232, CAN |
Hybridní energetický systém Bluesun 10 kW
| Fotovoltaické panely BSM440 |
|---|
| Typ panelů: | monokrystalické |
| Maximální výkon: | 440 W |
| Pracovní napětí: | 34,8 V |
| Pracovní proud: | 12,5 A |
| Rozměry: | 1812×1096×30 mm |
| Hmotnost: | 21,2 kg |
| Propojovací kabely: | průřez 4 mm², délka 800 m
|
| Konektory: | MC4, 8 párů
|
| Okolní teplota: | -40~85°C
|
| Slučovač: | 2 vstupy, 1 výstup
|
| Montážní prvky pro upevnění na střechu: | 1 sada
|
| Počet panelů v setu: | 22 ks |
| Celkový instalovaný výkon: | 9,68 kWp
|
| Hybridní invertor BSE10KH3 |
|---|
| Rozměry: | 530×200×600 mm |
| Hmotnost: | 29 kg |
| Okolní teplota / relativní vlhkost: | -35~60°C / 0~100%Rh (bez kondenzace)
|
| Maximální nadmořská výška: | 4000 m (> 2000 m pokles účinnosti)
|
| Provozní hluk: | < 35 dB |
| Chlazení: | přirozené proudění |
| Stupeň krytí: | IP65 |
| Transformátor: | ne |
| Vlastní spotřeba: | < 3 W |
| Maximální účinnost DC: | 98,2% |
| Účinnost nabíjení / vybíjení: | 97,5% |
| Display: | LCD |
| EMS komunikační port: | RS485, CAN, LAN, WiFi |
| AC výstupní hodnoty invertoru |
|---|
| Maximální zdánlivý výkon AC: | 11 kVA |
| Jmenovitý výkon: | 10 kW |
| Maximální proud: | 15,9 A
|
| Jmenovité napětí AC (rozsah): | 380 V (380~400 V)
|
| Frekvence: | 50/60 Hz |
| Účiník: | 0,8 |
| THDi: | < 2% |
| THDu: | < 2% |
| Připojení: | 3×L + N + PE |
| EPS výstup |
|---|
| Zdánlivý výkon: | 13.2 kVA |
| Jmenovitý proud: | 19.1 A |
| Přepínací čas: | < 20 ms |
| Přetížení: | 110% - 1 min, 120% - 30 s, 150% - 10 s |
| Vstupní hodnoty pro MPPT regulátor |
|---|
| Maximální příkon: | 13 kW |
| Maximální vstupní napětí: | 1000 V |
| MPPT vstupní rozsah napětí: | 180~850 V
|
| Počet regulátorů MPPT: | 2 |
| Kompatibilní typy akumulátorů: | lithium-iontové, olověné |
| Jmenovité napětí akumulátoru (rozsah): | 48 V (40~58 V) |
| Maximální nabíjecí / vybíjecí výkon: | 11 kW |
| Maximální nabíjecí / vybíjecí proud: | 40 A |
| BMS rozhraní: | CAN, RS485 |
| Bateriový modul BST-20.0LV |
|---|
| Jmenovitá energetická kapacita: | 21,68 kWh
|
| Využitelná energetická kapacita: | 19,53 kWh |
| Počet nabíjecích cyklů: | ≥ 6000 (0.5C, 25°C) |
| Jmenovité napětí DC: | 51,2 V |
| Rozsah vybíjecího napětí DC: | 40~48 V |
| Rozsah nabíjecího napětí DC: | 56~58,4 V |
| Nabíjecí / vybíjecí proud: | 80 A (doporučený) 100 A (maximální) |
| Vnitřní odpor: | ≤ 30 mΩ |
| Rozměry: | 600×400×832 mm |
| Hmotnost: | 215 kg |
| Okolní teplota / relativní vlhkost: | -10~50°C / 15~85%Rh (bez kondenzace)
|
| Typ akumulátorů: | lithium-železo fosfátové |
| BMS |
|---|
| Vlastní spotřeba: | < 2 W (0,1 W stand‑by) |
| Monitorované parametry: | napětí v systému, proud, napětí článků, teplota článků, teplota modulu |
| Komunikační port: | RS485, RS232, CAN |
Hybridní energetický systém Bluesun 12 kW
| Fotovoltaické panely BSM440 |
|---|
| Typ panelů: | monokrystalické |
| Maximální výkon: | 440 W |
| Pracovní napětí: | 34,8 V |
| Pracovní proud: | 12,5 A |
| Rozměry: | 1812×1096×30 mm |
| Hmotnost: | 21,2 kg |
| Propojovací kabely: | průřez 4 mm², délka 800 m
|
| Konektory: | MC4, 8 párů
|
| Okolní teplota: | -40~85°C
|
| Slučovač: | 2 vstupy, 1 výstup
|
| Montážní prvky pro upevnění na střechu: | 1 sada
|
| Počet panelů v setu: | 28 ks |
| Celkový instalovaný výkon: | 12,32 kWp
|
| Hybridní invertor BSE12KH3 |
|---|
| Rozměry: | 530×200×600 mm |
| Hmotnost: | 29 kg |
| Okolní teplota / relativní vlhkost: | -35~60°C / 0~100%Rh (bez kondenzace)
|
| Maximální nadmořská výška: | 4000 m (> 2000 m pokles účinnosti)
|
| Provozní hluk: | < 35 dB |
| Chlazení: | přirozené proudění |
| Stupeň krytí: | IP65 |
| Transformátor: | ne |
| Vlastní spotřeba: | < 3 W |
| Maximální účinnost DC: | 98,2% |
| Účinnost nabíjení / vybíjení: | 97,5% |
| Display: | LCD |
| EMS komunikační port: | RS485, CAN, LAN, WiFi |
| AC výstupní hodnoty invertoru |
|---|
| Maximální zdánlivý výkon AC: | 16,5 kVA |
| Jmenovitý výkon: | 15 kW |
| Maximální proud: | 23.8 A
|
| Jmenovité napětí AC (rozsah): | 380 V (380~400 V)
|
| Frekvence: | 50/60 Hz |
| Účiník: | 0,8 |
| THDi: | < 2% |
| THDu: | < 2% |
| Připojení: | 3×L + N + PE |
| EPS výstup |
|---|
| Zdánlivý výkon: | 13,2 kVA |
| Jmenovitý proud: | 19,1 A |
| Přepínací čas: | < 20 ms |
| Přetížení: | 110% - 1 min, 120% - 30 s, 150% - 10 s |
| Vstupní hodnoty pro MPPT regulátor |
|---|
| Maximální příkon: | 15,6 kW |
| Maximální vstupní napětí: | 1000 V |
| MPPT vstupní rozsah napětí: | 180~850 V
|
| Počet regulátorů MPPT: | 2 |
| Kompatibilní typy akumulátorů: | lithium-iontové, olověné |
| Jmenovité napětí akumulátoru (rozsah): | 48 V (40~58 V) |
| Maximální nabíjecí / vybíjecí výkon: | 13,2 kW |
| Maximální nabíjecí / vybíjecí proud: | 50 A |
| BMS rozhraní: | CAN, RS485 |

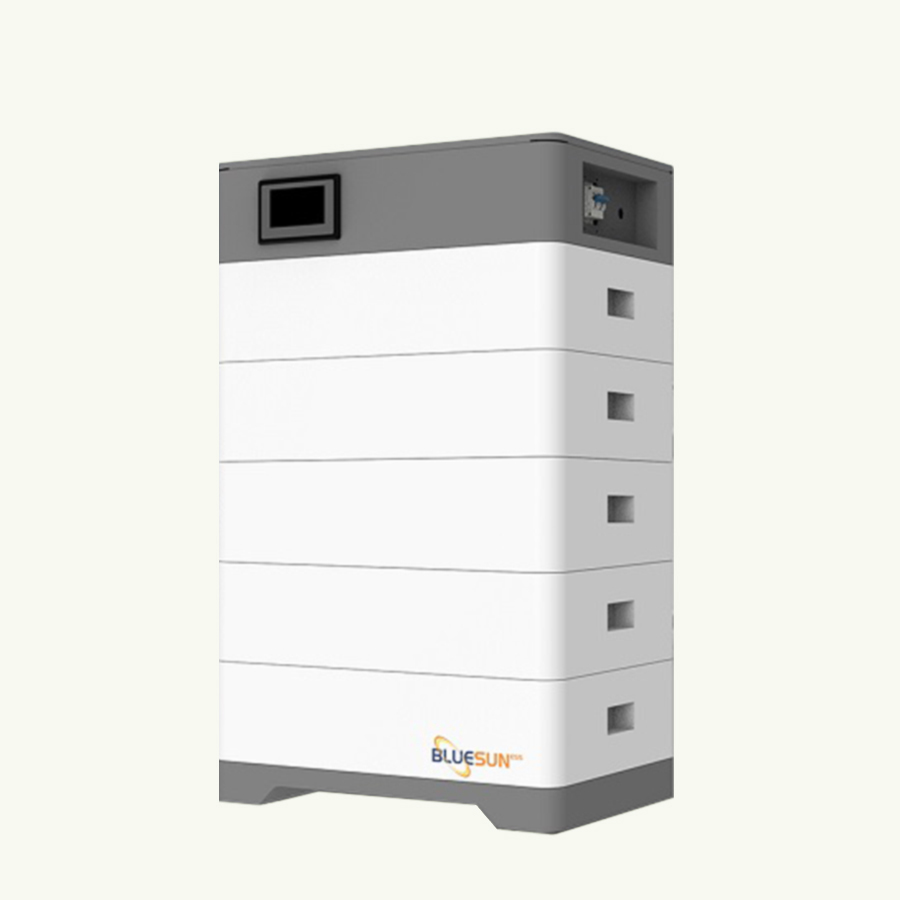

| Bateriový modul BST-25.0LV |
|---|
| Jmenovitá energetická kapacita: | 27,13 kWh
|
| Využitelná energetická kapacita: | 24,41 kWh |
| Počet nabíjecích cyklů: | ≥ 6000 (0.5C, 25°C) |
| Jmenovité napětí DC: | 51,2 V |
| Rozsah vybíjecího napětí DC: | 40~48 V |
| Rozsah nabíjecího napětí DC: | 56~58,4 V |
| Nabíjecí / vybíjecí proud: | 80 A (doporučený) 100 A (maximální) |
| Vnitřní odpor: | ≤ 30 mΩ |
| Rozměry: | 600×400×981 mm |
| Hmotnost: | 260 kg |
| Okolní teplota / relativní vlhkost: | -10~50°C / 15~85%Rh (bez kondenzace)
|
| Typ akumulátorů: | lithium-železo fosfátové |
| BMS |
|---|
| Vlastní spotřeba: | < 2 W (0,1 W stand‑by) |
| Monitorované parametry: | napětí v systému, proud, napětí článků, teplota článků, teplota modulu |
| Komunikační port: | RS485, RS232, CAN |
Hybridní energetický systém Bluesun 15 kW
| Fotovoltaické panely BSM440 |
|---|
| Typ panelů: | monokrystalické |
| Maximální výkon: | 440 W |
| Pracovní napětí: | 34,8 V |
| Pracovní proud: | 12,5 A |
| Rozměry: | 1812×1096×30 mm |
| Hmotnost: | 21,2 kg |
| Propojovací kabely: | průřez 4 mm², délka 800 m
|
| Konektory: | MC4, 8 párů
|
| Okolní teplota: | -40~85°C
|
| Slučovač: | 2 vstupy, 1 výstup
|
| Montážní prvky pro upevnění na střechu: | 1 sada
|
| Počet panelů v setu: | 34 ks |
| Celkový instalovaný výkon: | 14,96 kWp
|
| Hybridní invertor BSE15KH3 |
|---|
| Rozměry: | 530×200×600 mm |
| Hmotnost: | 34 kg |
| Okolní teplota / relativní vlhkost: | -35~60°C / 0~100%Rh (bez kondenzace)
|
| Maximální nadmořská výška: | 4000 m (> 2000 m pokles účinnosti)
|
| Provozní hluk: | < 35 dB |
| Chlazení: | přirozené proudění |
| Stupeň krytí: | IP65 |
| Transformátor: | ne |
| Vlastní spotřeba: | < 3 W |
| Maximální účinnost DC: | 98,5% |
| Účinnost nabíjení / vybíjení: | 97,5% |
| Display: | LCD |
| EMS komunikační port: | RS485, CAN, LAN, WiFi |
| AC výstupní hodnoty invertoru |
|---|
| Maximální zdánlivý výkon AC: | 13,2 kVA |
| Jmenovitý výkon: | 12 kW |
| Maximální proud: | 19,1 A
|
| Jmenovité napětí AC (rozsah): | 380 V (380~400 V)
|
| Frekvence: | 50/60 Hz |
| Účiník: | 0,8 |
| THDi: | < 2% |
| THDu: | < 2% |
| Připojení: | 3×L + N + PE |
| EPS výstup |
|---|
| Zdánlivý výkon: | 13,2 kVA |
| Jmenovitý proud: | 19,1 A |
| Přepínací čas: | < 20 ms |
| Přetížení: | 110% - 1 min, 120% - 30 s, 150% - 10 s |
| Vstupní hodnoty pro MPPT regulátor |
|---|
| Maximální příkon: | 19,5 kW |
| Maximální vstupní napětí: | 1000 V |
| MPPT vstupní rozsah napětí: | 180~850 V
|
| Počet regulátorů MPPT: | 2 |
| Kompatibilní typy akumulátorů: | lithium-iontové, olověné |
| Jmenovité napětí akumulátoru (rozsah): | 48 V (40~58 V) |
| Maximální nabíjecí / vybíjecí výkon: | 13,2 kW |
| Maximální nabíjecí / vybíjecí proud: | 50 A |
| BMS rozhraní: | CAN, RS485 |
| Bateriový modul BST-25.0LV |
|---|
| Jmenovitá energetická kapacita: | 27,13 kWh
|
| Využitelná energetická kapacita: | 24,41 kWh |
| Počet nabíjecích cyklů: | ≥ 6000 (0.5C, 25°C) |
| Jmenovité napětí DC: | 51,2 V |
| Rozsah vybíjecího napětí DC: | 40~48 V |
| Rozsah nabíjecího napětí DC: | 56~58,4 V |
| Nabíjecí / vybíjecí proud: | 80 A (doporučený) 100 A (maximální) |
| Vnitřní odpor: | ≤ 30 mΩ |
| Rozměry: | 600×400×981 mm |
| Hmotnost: | 260 kg |
| Okolní teplota / relativní vlhkost: | -10~50°C / 15~85%Rh (bez kondenzace)
|
| Typ akumulátorů: | lithium-železo fosfátové |
| BMS |
|---|
| Vlastní spotřeba: | < 2 W (0,1 W stand‑by) |
| Monitorované parametry: | napětí v systému, proud, napětí článků, teplota článků, teplota modulu |
| Komunikační port: | RS485, RS232, CAN |
Konfigurace systému může být na vyžádání změněna. Je možné přidat další fotovoltaické panely a zvýšit kapacitu bateriového úložiště.
© 2023 Radek Klabal, Všechna práva vyhrazena
